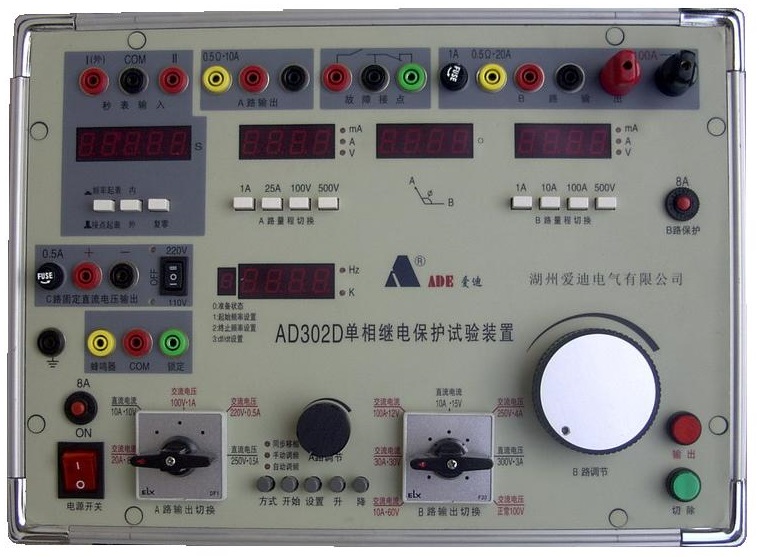

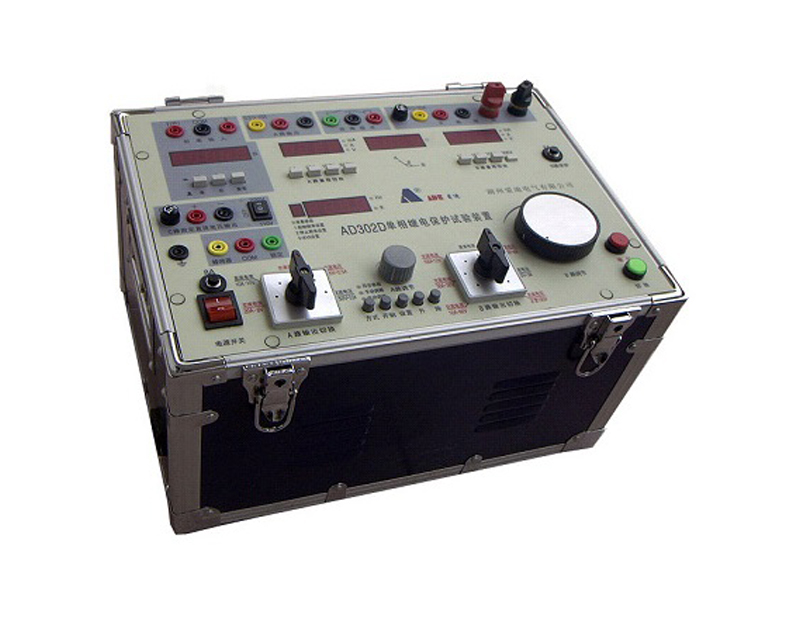

AD302D继电保护测试仪

主要技术特征: A路、B路双路交直流可调电压、电流输出,一路固定直流电压输出。双路0.5级交直流可选量程数码伏安表、电秒表。交流电流最大输出100A。可实现电流-电流、电压-电压、电压-电流的无级移相,移相范围:0~360°。具有频率和频率变化率df/dt输出
型号推荐: 如下
价格更低: AD301B单相继电保护试验装置,AD302B单相继电保护试验装置
功能更多:
输出更大: AD301B2单相继电保护试验装置
产品详情

1、额定输入电源:AC:220V±10%

2、A路输出:

电压:AC:0~100V·1A        波形失真度 ≤0.5%

      0~220V·0.5A     波形失真度 ≤0.5%   DC:0~250V·0.5A

电流:AC:0~20A·8V         波形失真度 ≤0.5%

      DC:0~10A·10V

移相:移相范围:0~360°

3、B路输出:

电压:AC:0~250V·4A        波形失真度 ≤5%

DC:0~300V·3A

电流:AC:0~10A·60V        波形失真度 ≤5%

      AC:0~30A·30V        波形失真度 ≤5%

AC:0~100A·12V       波形失真度 ≤5%

      DC:0~10A·15V

4、C路输出:DC:110V·0.5A或220V·0.5A

5、输出频率范围:40~60Hz,连续调节;输出频率误差≤±0.2%;输出df/dt范围:0.1~10Hz/s。

6、数显伏安、相位、电秒表:

A路交、直流

电压、电流表

量    程

精    度

分 辨 率

输入阻抗

1A

±(0.2%×量程+0.3%×读数)

0.1mA

0.5Ω

25A

0.01A

0.05Ω

100V

0.01V

1MΩ

500V

0.1V

1MΩ

B路交、直流

电压、电流表

量    程

精    度

分 辨 率

输入阻抗

1A

±(0.2%×量程+0.3%×读数)

0.1mA

0.5Ω

10A

1mA

0.1Ω

100A

0.01A

1mΩ

500V

0.1V

1MΩ

频率相位表

功    能

测量范围

精   度

分 辨 率

频 率 表

45Hz~60Hz

±0.2%×读数

0.01Hz

相 位 表

0~360°

±0.5°

0.1°

电 秒 表

测量范围

精    度

分 辨 率

主要功能

0.0001~999.99s

±5个尾字

0.1~10ms

双路、单路

带电接点、空接点

7、使用环境:温度-10~40℃,相对湿度小于80%

8、体积:400×292×220mm3

9、重量:约22kg
