一、概述

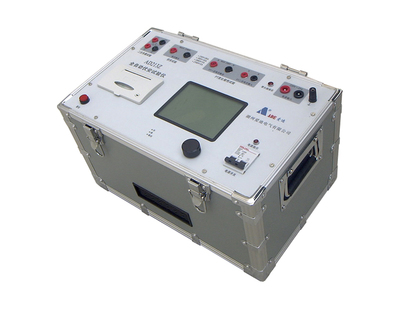

AD213Z全自动伏安试验仪是集CT伏安特性试验、10%和5%误差曲线试验、PT伏安特性试验、PT变比极性试验、二次负载试验于一体的多功能智能化仪器。该仪器对试验数据自动采集、分析、存储和打印。显示器采用大屏幕液晶屏，可实时显示试验曲线，即时观测试验情况，以便试验人员实时判断试品故障。试验报告除给出精细的试验曲线外，还列出根据优选数系排列的试验实测数据，并且注明精确的试验时间和打印时间，因此可作为原始试验数据资料保存。该产品由于输出容量大、体积小、重量轻，功能全，非常适用于各种规格的CT和PT作现场试验和校验。
二、主要特点
全中文菜单操作
一键式操作
全隔离输出，无需解除CT二次侧接地线
自动计算CT伏安试验拐点
特征值任意设置并保存
实时试验曲线显示
CT10％、5％误差曲线
PT额定电压空载损耗
智能误操作提示
三重自动保护
最大试验容量5000VA
三、主要技术参数和功能
1、额定输入电压：AC：220V·25A 50Hz
2、最大输出容量：5kVA
3、输出电压范围：
型号规格 | AD213Z-A | AD213Z-B |
输出电压范围 | AC：0～250V·20A | AC：0～50V·20A |
AC：0～500V·10A | AC：0～250V·20A |
AC：0～1000V·5A | AC：0～500V·10A |
AC：0～2500V·2A | AC：0～1000V·5A |
4、伏安试验最大电流设置值：1A、1.5A、2A、3A、4A、5A、10A、15A、20A
5、测量精度：测量值≤10％ 量程：±(0.6%×读数-0.4%×量程)。
测量值＞10％ 量程：±(0.3%×读数+0.2%×量程)。
6、存储并打印10组试验数据。
7、自动计算CT10%和5%误差曲线和数据。
8、自动计算CT伏安试验拐点电压和电流。
9、采用320×240大屏幕液晶显示屏，全中文菜单操作。
10、一键式操作，菜单操作简单易学。
11．完善的三重过载保护：最大电流设定值保护；总电流过载快速电子保护；总电流过载快速开关保护。
12．体积：43×27×27cm3。
13．重量：约30kg。
