一、 概述

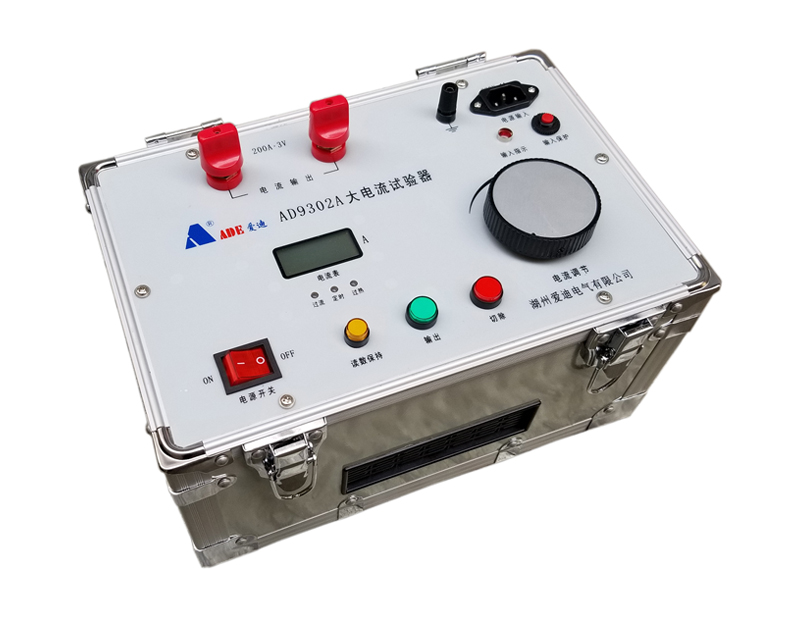

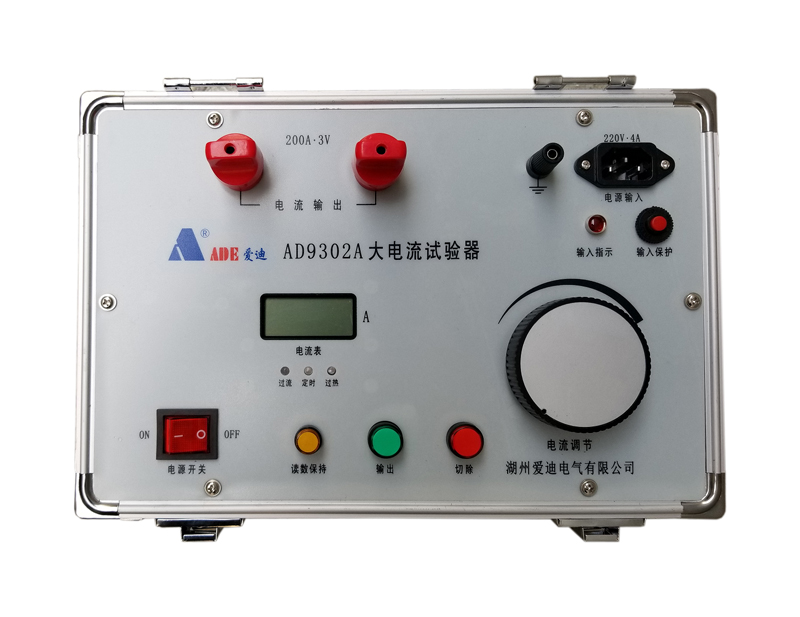

AD9302A大电流试验器采用先进的制造工艺和大容量的环形变压器，并且带有LCD数字显示的电流表。外配铝合金机箱、PC面板。具有输出容量大、体积小、重量轻、外形美观的特点，主要适用于电力系统的CT变比、接触电阻等需要大电流试验的场合。
二、主要性能指标
1.额定输入电源：AC220V±10%·4A。
2.最大输出电流：AC:200A（3 min）。
3.最大带载端口电压：≥3V。
4.调节方式：调压器旋钮手动调节。
5.负载类型：cosφ≥0.8的感性负载或阻性负载。
6.输出方式：降压升流方式，非恒流，随电源电压和负载阻抗变化而变化。
7.内置交流电流表：
显示：5位LCD笔段液晶，带背光；
测量范围：2A~200A，量程自动切换；
分辨力：0.001A～0.01A；
误差：±(0.5%×读数+0.02A)。
8.保护方式：
过流保护：输出电流超过216A自动切断输出；
输出时间保护：连续输出150A～200A，3分钟，自动切断输出；
过热保护：仪器内部温度超过70℃，自动切断输出；
过载保护：输入电源过载保护器保护。
9.绝缘电阻：输入对输出、输入对地、输出对地：≥50MΩ。
10.体积：330mm×220mm×225mm。
11.重量：11.5kg。
