一、概述

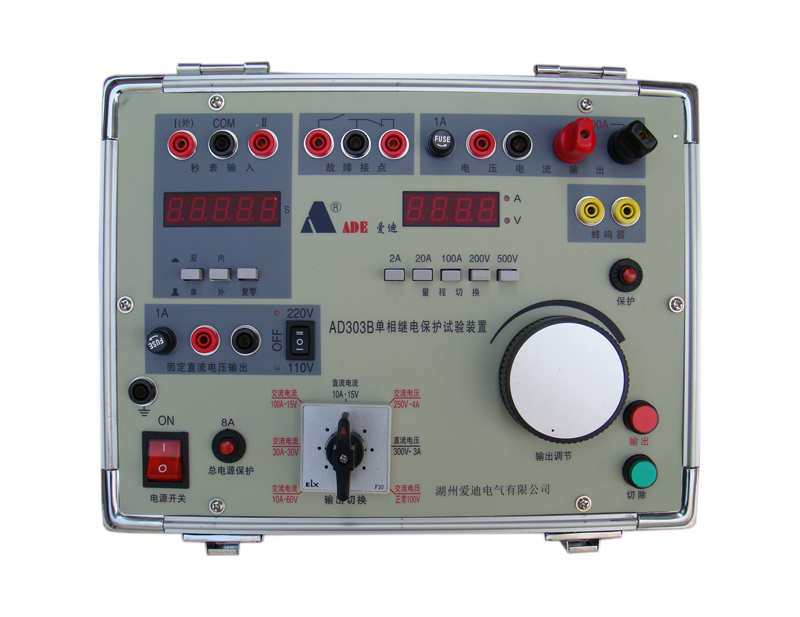

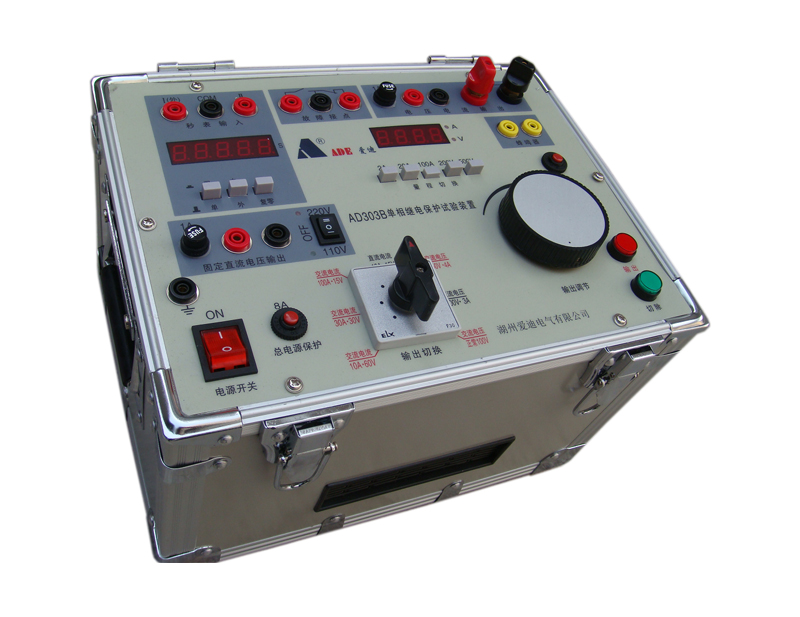

AD303B单相继电保护试验装置是一种性能优良的,轻便型现场试验设备；它采用彩塑铝合金机箱，PC面板，外形美观，装置内配备全套数字式仪表；能输出一路全隔离,可调交直流电压，交直流电流。和一路固定直流电压,输出回路带有双重过载保护,具有输出容量大，体积小，重量轻,可靠性高等优点。适用于多种继电器的现场校验和特性试验。
二、主要特点
1.一路全隔离可调输出,一路固定(110V/220V)直流电压输出，短路、过载、超量程自动保护。
2.最大输出电流:0~100A。
3. 带有0.5级全隔离交直流数字式伏安表，可显示交直流电压电流，超量程自动切除。
4. 内部电秒表，可用带电接点工作，电位最高250V，双路测量。
5.最轻型化设计,体积、重量、功能达到更高水平。
三、主要性能指标
1.额定输入电源：AC:220V±10%·1500VA·50Hz
2可调输出：
电压：AC：0~250V·4A 波形失真度 ≤5%
DC：0~300V·3A
电流：AC：0~10A·60V 波形失真度 ≤5%
AC：0~30A·30V 波形失真度 ≤5%
AC：0~100A·15V 波形失真度 ≤5%
DC：0~10A·15V
3固定输出
直流电压: DC:110V/220V·1A 可切换
4.数显伏安、电秒表：
交直流电压、电流表 | 量 程 | 精 度 | 分 辨 率 | 输入阻抗 |
2A | ±(0.2%×量程+0.3％×读数) | 1mA | 0.5Ω |
20A | 10mA | 0.1Ω |
100A | 0.1A | 1mΩ |
200V | 0.1V | 1MΩ |
500V | 1V | 1MΩ |
电 秒 表 | 测量范围 | 精 度 | 分 辨 率 | 主要功能 |
0.0001～99.999 | ±5个尾字 | 0.1～1mS | 双路、单路 带电接点 空接点 |
|
|
|
|
|
|
5.使用环境: 温度-10～40℃,相对湿度小于80%
6.体积:33×24×25cm3
7.重量:约17Kg
