一、概 述
AD105E模拟断路器采用单片机控制、带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可以模拟6-500kV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电器及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数、延长使用寿命，是继电保护工作的重要配套设备。

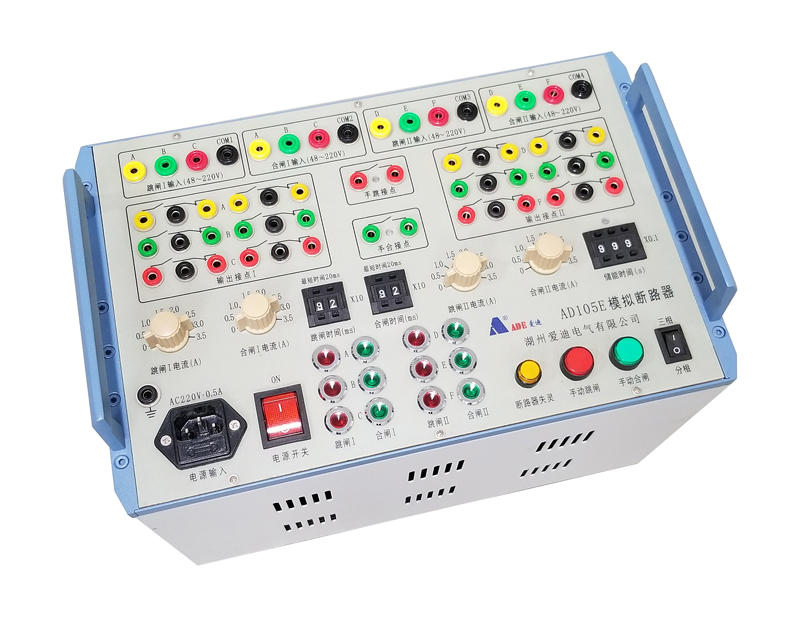

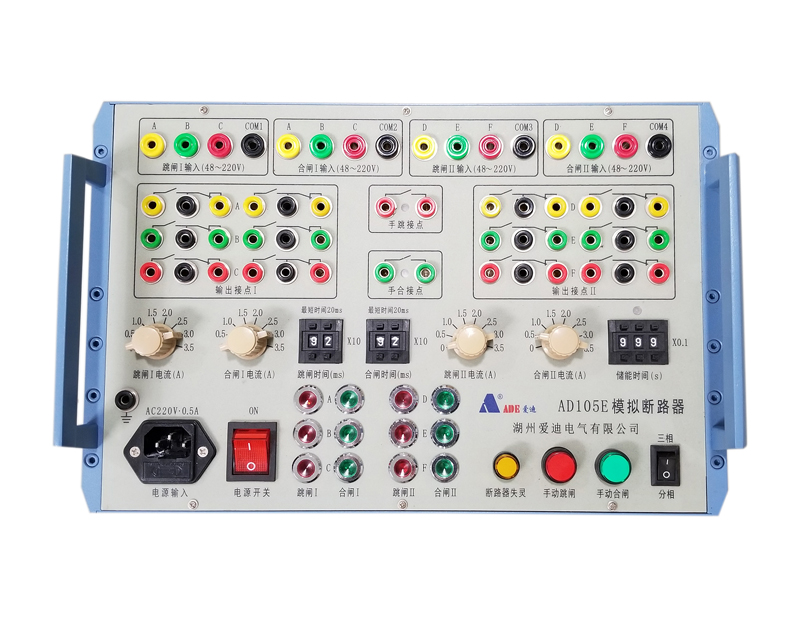

AD105E模拟断路器具有断路器二次合闸时间（断路器储能时间）设置功能，采用卧式标准机箱，为便携式结构，外配铝合金包装箱，具有体积小、重量轻、携带方便等特点。
二、主要特点
l 双跳闸线圈
l 双跳闸线圈和合闸线圈电流独立设置
l 跳合闸电源电压DC88V～220V 自适应
l 跳合闸时间设定范围宽
l 断路器失灵试验功能
l 分相、三相试验功能
l 具有断路器二次合闸时间（储能时间）设置功能
三、主要性能指标
1. 工作电源电压：AC220V±20% 50Hz 工作电流小于0.5A。
2. 跳、合闸操作电压：DC88V～220V 自适应。
3. 跳闸时间选择：20ms～990ms,分辨率10ms，误差不超过±3ms (大于100ms误差不超过±5ms)。
4. 合闸时间选择：20ms～990ms,分辨率10ms，误差不超过±3ms (大于100ms误差不超过±5ms)。
5.断路器储能时间设置：0～99.9s，分辨率0.1s，误差不超过±0.1s。
6. 跳闸Ⅰ电流选择：0.5A、1A、1.5A、2A、2.5A、3A、3.5A、4A（操作电源220V时）。
7. 跳闸Ⅱ电流选择：0.5A、1A、1.5A、2A、2.5A、3A、3.5A、4A（操作电源220V时）。
跳闸线圈Ⅰ、Ⅱ并联使用时，跳闸电流增大一倍。
8. 合闸电流选择：0.5A、1A、1.5A、2A、2.5A、3A、3.5A、4A（操作电源220V时）。
跳、合闸电流由跳、合闸时间控制自动切断。
当通过面板上的“手动合闸”和“手动跳闸”按钮来操作模拟断路器时，模拟断路器跳、合闸线圈中没有电流通过。
9. 断路器失灵：当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复到正常状态。
10. 开出量接点容量：DC 220V/0.5A，AC 220V/5A。
11.断路器位置输出接点：
断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。
跳闸线圈Ⅰ每相2对转换接点。跳闸线圈Ⅱ有每相2对转换接点。
12.手合、手跳接点：
手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。
13.尺寸：340m×220mm×200mm
14.重量：7.5kg
