一、概述

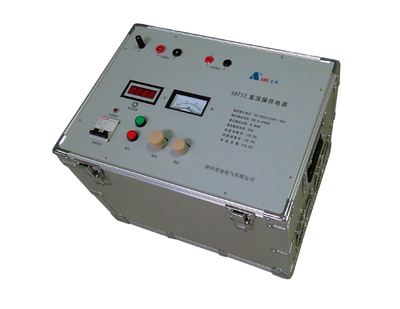

AD712直流操作电源是一种性能优越的直流试验设备，它根据部颁《继电保护及安全自动装置检验条例》和现场对直流试验电源的要求，采用自主研发的电源技术，经过精心的电路设计和工艺设计，具有输出容量大，稳压性能好，调节范围大，保护功能完备，体积小，重量轻等优点，是目前国内技术性能优良的直流试验设备。非常适用于发电厂，变电站的继电保护及二次控制回路带开关，模拟电压降低时的整组联动试验和代替直流电源屏，作便携式的直流工作电源。也适用于直流继电器试验等需要大功率直流试验电源的场合。
二、主要特点
1.输出功率大，最大输出可达4.4kW。
2.电压调节范围大，输出电压可从5~250V平滑连续调节。
3.输出稳压性能好，当电源电压变化±20%，负载电流从0~30A变化时，输出电压的变化率≤0.5%。
4.瞬态性能好，空载突加负载瞬态稳定时间≤10ms。
5.电源输出质量高，满载交流分量有效值≤1V，峰峰值≤10V。
6.具有过流和短路保护功能，输出电路发生短路故障，仪器能自动切除输出，故障消除后自动恢复。
7.便携式设计，外形美观，体积小，重量轻。
三、主要性能指标
1.输入电源: AC220V±20%·30A 50Hz
2.最大输出功率：4kW
3.输出电压: DC：5~250V
4.最大输出电流：30A
5.电源调整率: ≤0.5%
6.负载调整率: ≤0.5%
7.纹波系数: ≤0.5%
8.满载交流分量有效值≤1V，峰峰值≤10V
9.空载突加负载瞬态稳定时间≤10ms
10.使用环境: 温度-10~40℃ 相对湿度≤80%
11.体积:41×31×36cm3
12.重量:约23kg
