一． 概述

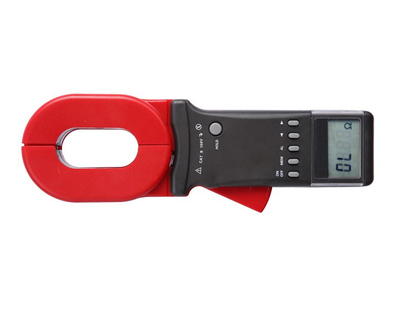

AD5300钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
AD5300钳形接地电阻仪长钳口特别适宜于扁钢接地的场合。钳表已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex ia Ⅱ BT3Ga。防爆合格证号：CE13.2263。它可应用于相应的易燃易爆环境中。
二．技术参数
1．量程及准确度
测量模式 | 测量范围 | 分辨力 | 准确度 |
电 阻 | 0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） |
0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） |
1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） |
50.0Ω-99.5Ω | 0.5Ω | ±（1.5%＋0.5Ω） |
100Ω-199Ω | 1Ω | ±（2%＋1Ω） |
200Ω-395Ω | 5Ω | ±（5%＋5Ω） |
400-590Ω | 10Ω | ±（10%＋10Ω） |
600Ω-880Ω | 20Ω | ±（20%＋20Ω） |
900Ω-1200Ω | 30Ω | ±（25%＋30Ω） |
2．技术规格
电阻量程 | 0.01Ω-1200Ω |
电阻分辨率 | 0.001Ω |
数据存储 | 99组 |
声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关 |
报警临界值设定范围 | 电阻：1-199Ω； |
电 源 | 6VDC（4节5号碱性干电池） |
工作温湿度 | -20℃-55℃；10％RH-90％RH |
液晶显示器 | 4位LCD数字显示，长宽47mm×28.5mm |
钳口尺寸 | 长钳口65mm×32mm； |
钳口张开尺寸 | 32mm; |
钳表质量 | 1160g;(含电池) |
钳表尺寸 | 长宽厚285mm×85mm×56mm |
防爆标志 | Exia Ⅱ BT3 Ga |
保护等级 | 双重绝缘 |
结构特点 | 钳形CT |
换 档 | 全自动换档 |
外部磁场、电场 | ＜40A/m；＜1V/m |
单次测量时间 | 0.5秒 |
电阻测量频率 | ＞1KHz |
